Стеклопластиковый настил GFK

Производственная программа Стеклопластикового композитного настила GFK

Размеры панелей и их вес

Компания Euronastil выпускает следующую номенклатуру стандартных панелей композитных решеток:

Виды смолы	Высота	Размер ячейки	Стандартный размер панели	Площадь поверхности	Вес	Вес панели
Виды смолы	мм	мм	мм	м2	кг/м2	кг
ECO-FR (Ортофталевая полиэфирная смола) ISO FR (Изофталевая полиэфирная смола) FD FR (Полиэфирная смола для пищевой промышленности) VE FR (Винилэфирная смола)	13	50x50	4020x1525	6.13	6.5	39.84
	26	38x38	4038x1000	4.04	12.5	50.5
	30	19x19	4038x1000	4.04	19	76.76
	30	38x38	3660x1220	4.46	15	66.97
			4038x1000	4.03	15	60.57
			4044x1525	6.16	15	92.50
	38	38x38	3660x1220	4.46	19	84.83
			4038x1000	4.03	19	76.72
			4044x1525	6.16	19	117.17
	50	50x50	3660x1220	4.46	22	98.23
	Любой цвет RAL Поверхность: вогнутая / ровная / кварцевый песок / закрытая

Типы поверхности

В зависимости от будущего функционала, композитная решетка может быть выполнена с различными вариантами поверхности. По умолчанию поверхность композитной решетки вогнутая.

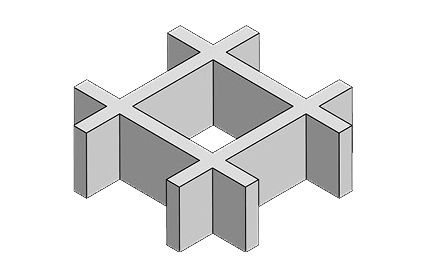

Композитные решетки с ВОГНУТОЙ ПОВЕРХНОСТЬЮ (CONCAVE)

Композитные решетки с вогнутой поверхностью используются в конструкциях с повышенными требованиями к анти скольжению при одновременном удобстве очистки поверхности решетки - полное отсутствие абразива. Анти скольжение достигается за счет острого и прочного края канавки. Применяется при строительстве мжэтажных перекрытиях, лестничных маршей, площадок обслуживания, эстакад и прочее.

Композитные решетки С ГЛАДКОЙ ПОВЕРХНОСТЬЮ (SMOOTH)

Композитные решетки без поверхности противоскольжения имеют те же технические характеристики, что и другие решетки. Их отличительной чертой являются гладкие поверхности с обеих сторон решетки. Они широко используются в архитектурном оформлении зданий и сооружений , создании ограждающих элементов крыш, систем ограждения технологического оборудования, и др.

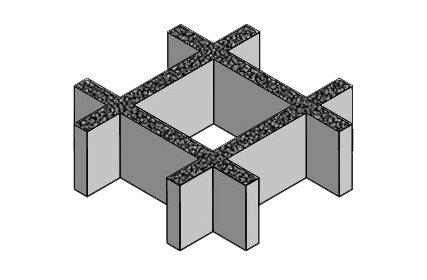

Композитные решетки С ПОКРЫТИЕМ (GRITTED)

Композитные решетки с покрытием используются в конструкциях с повышенными требованиями к антискольжению. При максимальном противоскользящем эффекте, уборка такой поверхности несколько затруднительна. Антискольжение достигается за счет вплавленного в поверхность кварцевого кристаллического напыления (Диоксид Кремния SiO2). Применяется при строительстве межэтажных перекрытий, лестничных маршей, площадок обслуживания, эстакад и прочее.

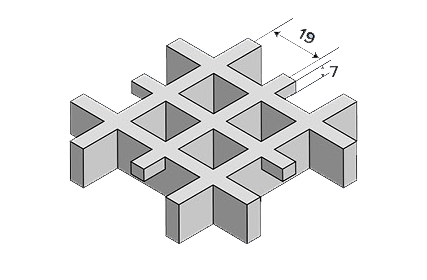

Композитные решетки С МЕЛКИМИ ЯЧЕЙКАМИ (MICROMESH)

Композитная решетка с микро ячейкой (Micromesh) имеет поверхность с внутренним размером ячейки 13 x 13 мм. Небольшой размер ячейки позволяет предотвратить падение небольших предметов с габаритными размерами выше 15 мм сквозь решетку, что полностью соответствует Европейским стандартам безопасности. Небольшая ячейка позволяет использовать решетку для более удобного передвижения колясок, велосипедов, инвалидных кресел, тележек и прочее. Кроме того, такая ячейка позволяет использовать решетку в фермерских хозяйствах для разведения телят, поросят и прочих животных с небольшим размером копят или лап.

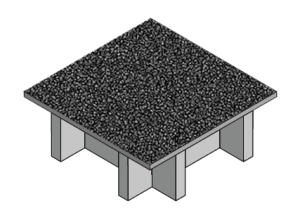

Композитные решетки С ЗАКРЫТОЙ ПОВЕРХНОСТЬЮ (HLU)

Композитные решетки с закрытой поверхностью изготовливаются путем наложения на лицевую часть композитного листа толщиной 3 мм. Сфера применения закрытых решеток обширна – сервисные дороги, специальные площадки, перекрытия котлованов, создание специальных межэтажных перекрытии и др. По сравнению со стандартной решеткой вес увеличивается на 7,9 кг/кв.м, высота решетки увеличивается на 3 мм. Дополнительно на закрытую решетку можно нанести кварцевое покрытие. При этом вес увеличивается на 8,9 кг/кв.м, высота увеличивается на 6 мм.

Почему композитные GFK решетки?

В настоящее время идет полномасштабная замена стальных решетчатых настилов на аналогичные композитные. Почему? Преимущества использования композитных решеток очевидны:

Коррозийная стойкость

Изделия, выполненные из композитных материалов, обладают максимальной коррозийной стойкостью. Такие изделия, в отличие от металлических и деревянных аналогов, могут эксплуатироваться продолжительное время в самых агрессивных средах.
Тип композитной решетки ECO-FR, ISO-FR, VE-FR подбирается из условий будущей эксплуатации.

Эксплуатационные расходы

Долговечность и коррозийная стойкость композитных GFK решеток позволяет полностью избежать таких работ как: периодическая покраска элементов, пескоструйная обработка элементов для удаления ржавчины. Композитная решетка не требует никакого обслуживания в процессе эксплуатации. Весь срок службы решетка не меняет своего внешнего вида.

Анти скользкое покрытие

Поверхность композитной решетки обладает превосходными антискользящими свойствами. Изготовление решетки с применением специальных видов поверхности, позволяет обеспечить максимальный коэффициент сцепления с обувью сотрудников при любых условиях эксплуатации. Только использование композитной решетки позволяет обеспечить максимальные стандарты безопасности и охраны труда на предприятии.

Срок службы

Композитные решетки имеют очень большой срок службы. Благодаря использованию высококачественных материалов, композитная решетка обладает высокими износостойкими характеристиками, высокой стойкостью к воздействию ультрафиолетовых лучей, высокими прочностями характеристиками.

Стоимость монтажа

Установка (монтаж) композитной решетки не представляет большой сложности и не требует специальной квалификации персонала. При монтаже используется самый простой режущий инструмент. Полностью отсутствует необходимость использование сварки и резки газовым оборудованием. Небольшой конструкционный вес решетки позволяет минимизировать необходимый рабочий персонал. Фиксация композитной GFK решетки, производиться стандартными крепежными элементами.

Прочность

Композитные решетки GFK имеют превосходные прочностные характеристики. Благодаря высокому содержанию армированного стекловолокна, композитная решетка может применяться в условиях высоких нагрузок - обеспечивать движение тяжелых грузовых машин, погрузочной техники, а также вертолетов. При этом вес решетки значительно ниже аналогичных металических конструкций.

Ударопрочность

Армированная стекловолокном композитная GFK решетка может выдерживать серьезные удары с незначительными повреждениями. Компания Euronastil предлагает долговечные композитные решетки для удовлетворения самых жестких требований по ударопрочности.

Вес

Вес композитных GFK решеток значительно ниже аналогичных металлических аналогов. Низкий вес композитной решетки позволяет оптимизировать стоимость доставки, монтажа, удешевление опорных каркасных конструкций. Это позволяет композитной решетке находить все большее применение в различных сферах деятельности.

Электропроводность

Композитные GFK решетки являются диэлектриком. Это свойство решетки сильно расширяет сферы ее применения. Использование композитной решетки позволяет обеспечить современные требования по охране труда и безопасности персонала при различных видах работ.

Противопожарные свойства

Композитная GFK решетка обладает высокой степенью противопожарных свойств. Воздействие открытого пламени не приводит к ее возгоранию. Применение специальных противопожарных компонентов позволяет использовать композитную решетку в особо ответственных помещениях и производственных цехах. Производимая компанией Euronastil композитная решетка прошла все необходимые испытания и имеет необходимый набор разрешительных документов на ее использование.

Эргономичность

Эластичность и гибкость композитного материала позволяет снять дополнительную нагрузку на мышцы сотрудников предприятия при передвижении по пролетам, изготовленных из композитной решетки GFK. В отличие от твердых бетонных поверхностей, это свойство позволяет увеличить производительность труда персонала из-за меньшей мышечной усталости.

Электромагнитные волны

Композитная GFK решетка пропускает электромагнитное излучение без каких-либо помех. Металлические или бетонные ограждения не позволяют реализовать такой функционал. В случаях ограждения радиоэлектронных станций, радиолокаторных установок - композитная решетка является единственной альтернативой. Проведенные испытания показали великолепные эксплуатационные свойства композитной решетки производства Euronastil.

Стойкость к ультрафиолетовому излучению

Композитные GFK решетки обладают высокой стойкостью к ультрафиолетовым лучам. Выцветание поверхности не происходит даже при многолетнем воздействии солнечных лучей. Только строгое соблюдение Технических условий на выпуск решетки, а также применение высококачественных материалов, позволяет композитной решетке, производства Euronastil, стойко противостоять всем агрессивным средам, включая ультрафиолет.

Цвет

Композитные решетки, выпускаемые на предприятии Euronastil, могут быть выполнены любого цвета по каталогу RAL. В случае если у компании есть задача использования корпоративных цветов в помещениях – использование композитной решетки является безальтернативным решением.

Применение композитных GFK решеток

Композитные решетки все сильнее вытесняют стальные аналоги во всех сферах рынка.
Причины по которым это происходит были описаны в предыдущем разделе сайта.
С каждым годом доля применения композитных GFK решеток неуклонно растет.
Наиболее часто композитные решетки различного класса можно встретить в следующих сферах народного хозяйства:

Нефтегазовая промышленность

Стойкость к воздействие соленой морской воды, негорючие свойства и малый вес позволяют использовать композитную решетку на нефтяных платформах, нефтеперерабатывающих заводах и нефтяных магистралях.

Химическая промышленность

Стойкость к воздействию различных агрессивных сред, возможность постоянного контакта с кислотами, щелочами и солями позволяют использовать композитную решетку на химических предприятиях.

Сельское хозяйство и фермерство

Легкость конструкции при высоких прочностных характеристиках, высокие диэлектрические свойства, а также отличное противоскольжение расширяет применение композитной решетки в сфере сельского хозяйства.

Разведение КРС и мясоперерработка

Стойкость к воздействию дезинфицирующих средств, полное соответствие СанПиН нормам по наличию вредных веществ, позволяет композитной решетке иметь широкое применение в этой сфере.

Молочное производство и сыроварение

Наличие одобрения на соответствие СанПиН нормам, возможность изготовления микроячейки, а также минимальный вес конструкции позволяет использовать композитную решетку на молочных фермах.

Производственные цеха и машиностроение

Легкость конструкции при высокой прочности, стойкость к истиранию и отсутствие необходимости в периодической покраске, позволяет композитной решетке быть лидером по использованию в машиностроении.

Авиастроение и аэропорты

Пропускная способность к радимагоитному излучение, легкий вес, высокая прочность и жесткость настила, позволяет использовать композитную решетку в различных сооружениях аэропортов и стоянок самолетов.

Судостроение и морские порты

Транспортная инфраструктура

Городская инфраструктура

Широкая линейка продукции, разнообразие цветовой палитры, простота монтажа и легкость конструкции позволяет композитной решетке находить разнообразное применение в городе.

Архитектурные решения и дизайн

Интересный дизайнерский подход, разнообразие цветовой палитры, простота монтажа и легкость композитных решеток позволяет архитекторам реализовывать свои самые смелые проекты.

Водоочистные сооружения

Стойкость к воздействию агрессивных сред, отсутствие необходимости в периодичной подкраске, наличие соответствия СанПиН нормам позволяет использовать композитную решетку в очистных сооружениях.

Материал	Вид	Размер ячейки	Размер несущей полосы	Габаритные размеры
Материал	Вид	мм	мм	мм
Нержавеющая сталь Алюминий	Прессованный настил	33х11 33х33	30х2 30х3 30х4 40х2 40х3 Диапазон от 20x2 до 210x10	390х590 490х990 500х1000 600х1000 700х1000 800х1000 900х1000 1000х1000 1100х1000 1200х1000 Любой размер и форма по заказам и чертежам
Нержавеющая сталь Алюминий	Сварной настил	34х38	30х2 30х3 30х4 40х2 40х3 Диапазон от 20x2 до 210x10
